Mastervolt kabel

Voor het uitlezen van de Mastervolt Soladin 600, is een speciale kabel nodig. In plaats van 55,- uit te geven voor zo'n kabeltje met wat elektronica, besloot ik deze zelf te bouwen.

Een goedkoper alternatief werd geboden bij Solget (http://www.solget.nl/sol-link.htm), maar bedenker Marcel Reinieren is gestopt met het maken hiervan. Met dank aan Marcel voor het schema.

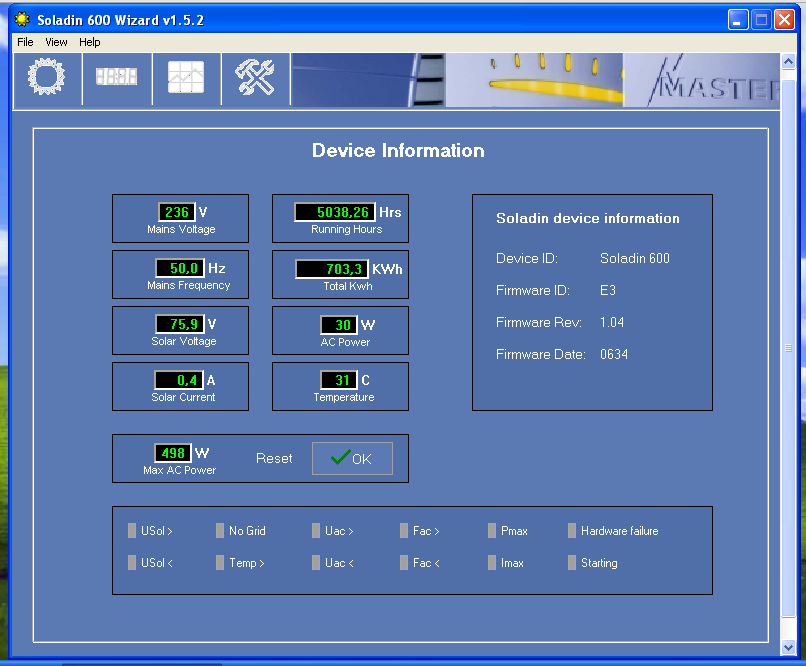

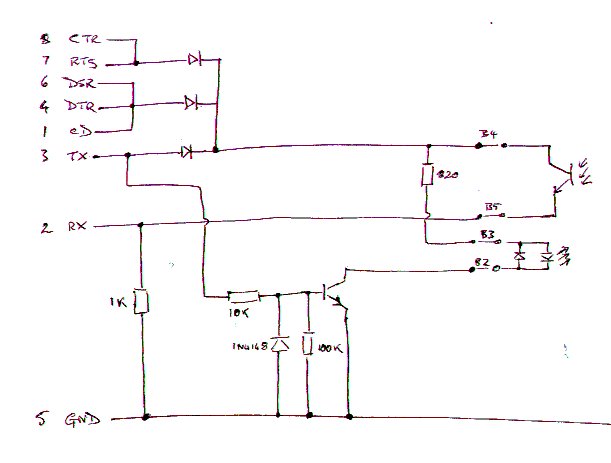

Hieronder vind je 2 links naar het oorspronkelijke schema, beide op een verschillende manier uitgewerkt:

• schema 1
• schema 2

Het plannen

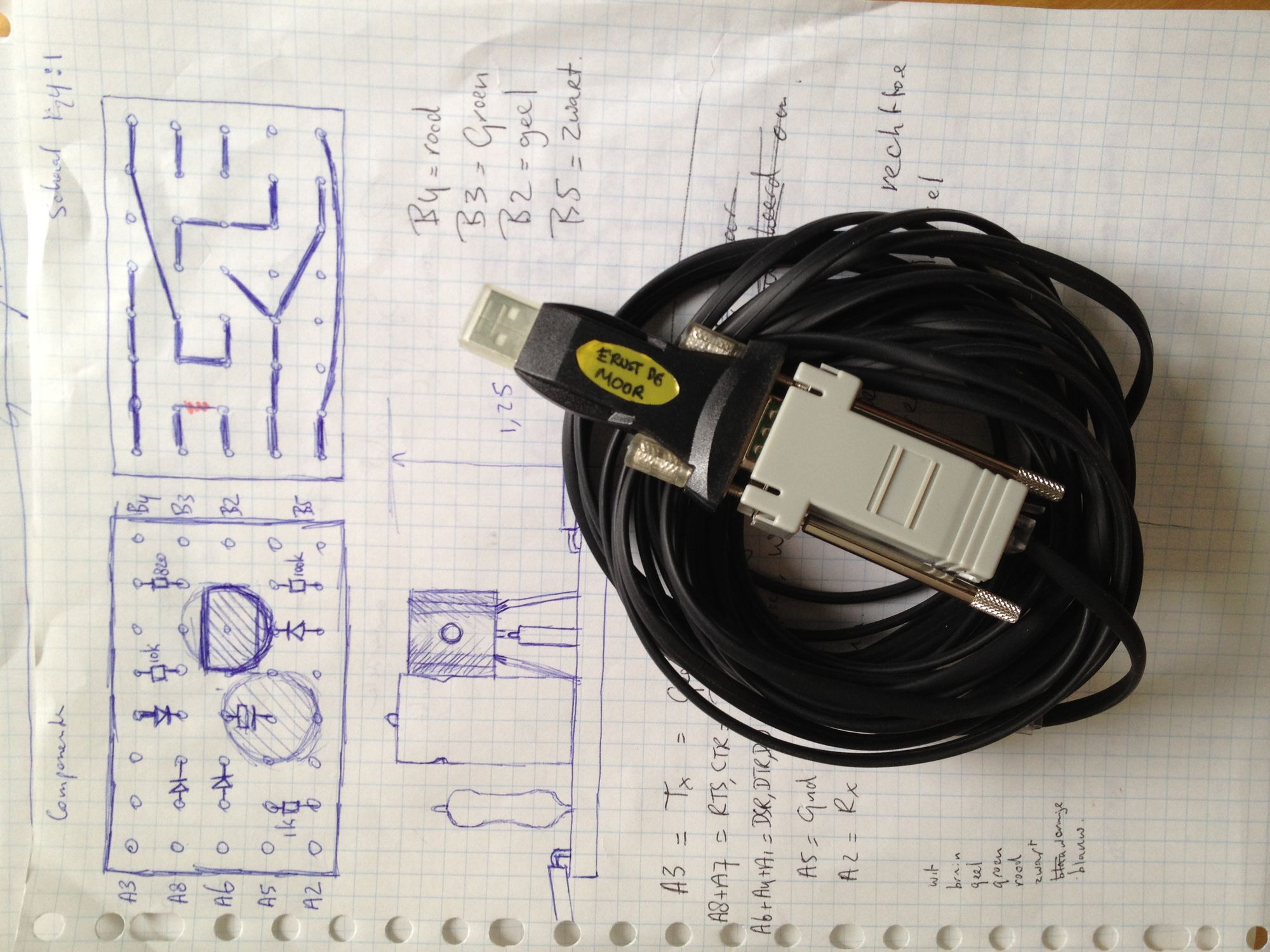

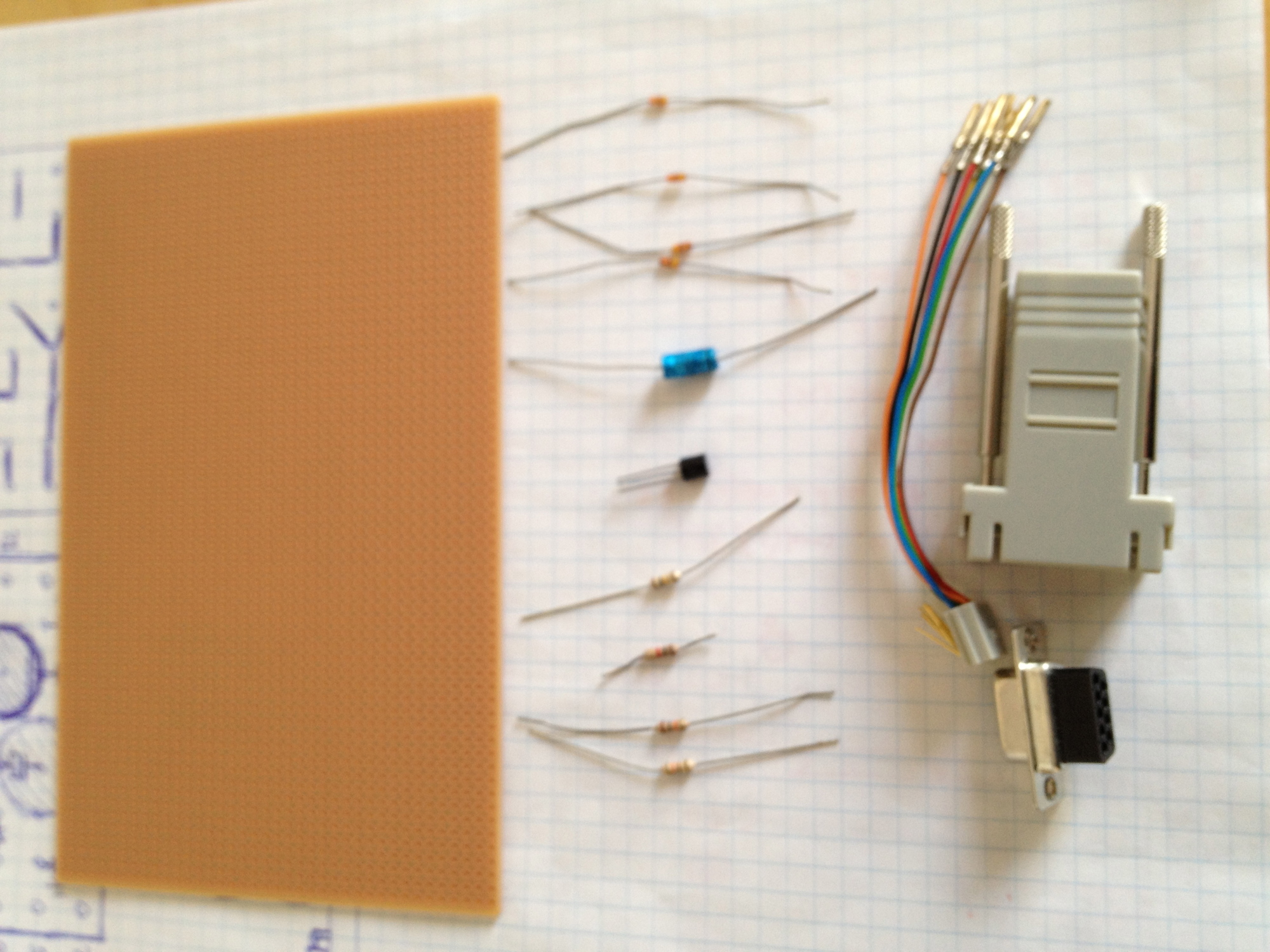

Voordat het solderen begint, moet eerst een plan gemaakt worden. Ik had nog een behuizinkje liggen waar het met wat mazzel in zou moeten passen, en besloot na diep nadenken over mogelijkheden om er toch gewoon een printplaatje voor te maken. Omdat ik geen apparatuur meer heb om te etsen, zou het gaatjesprint worden.

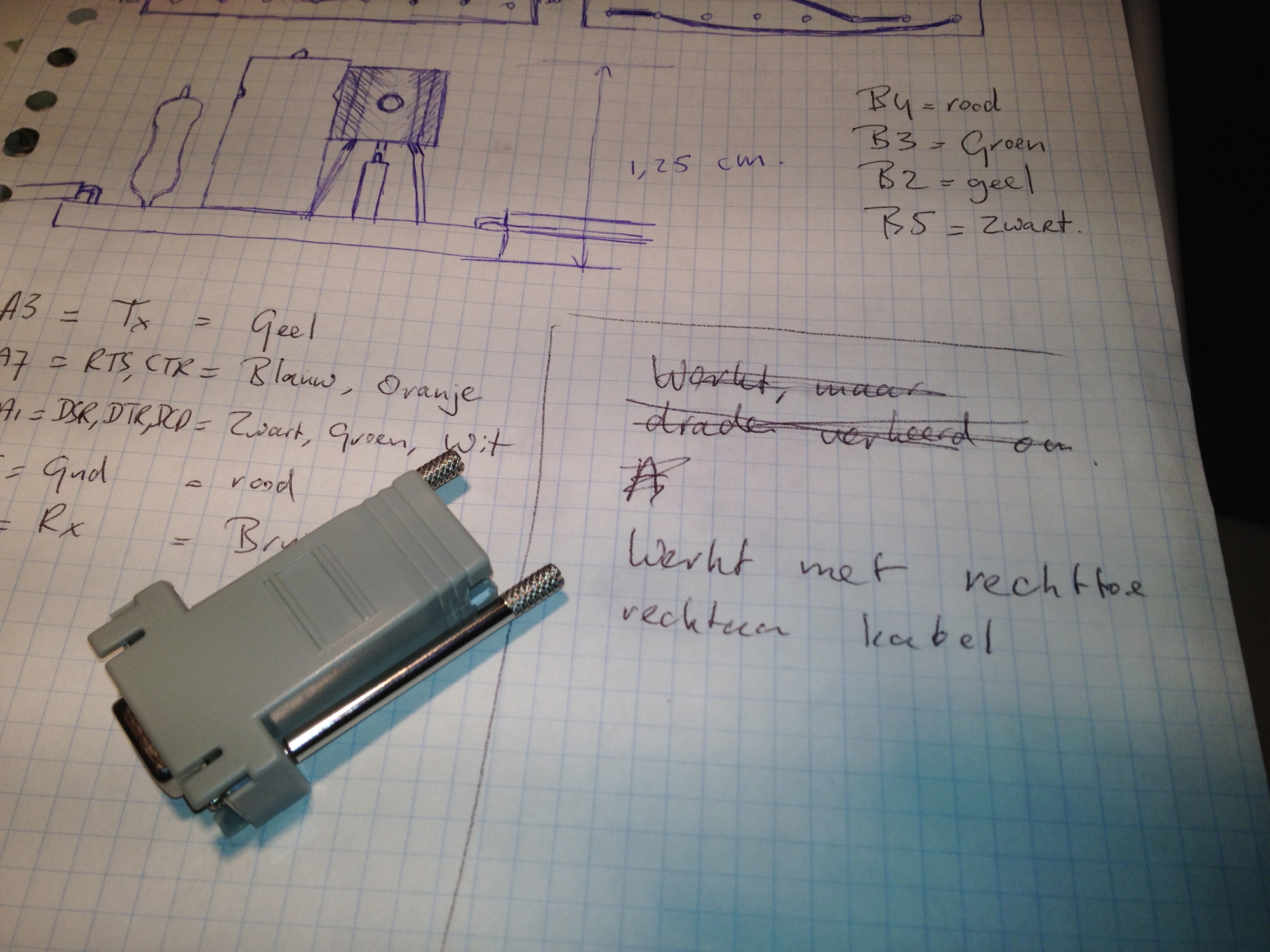

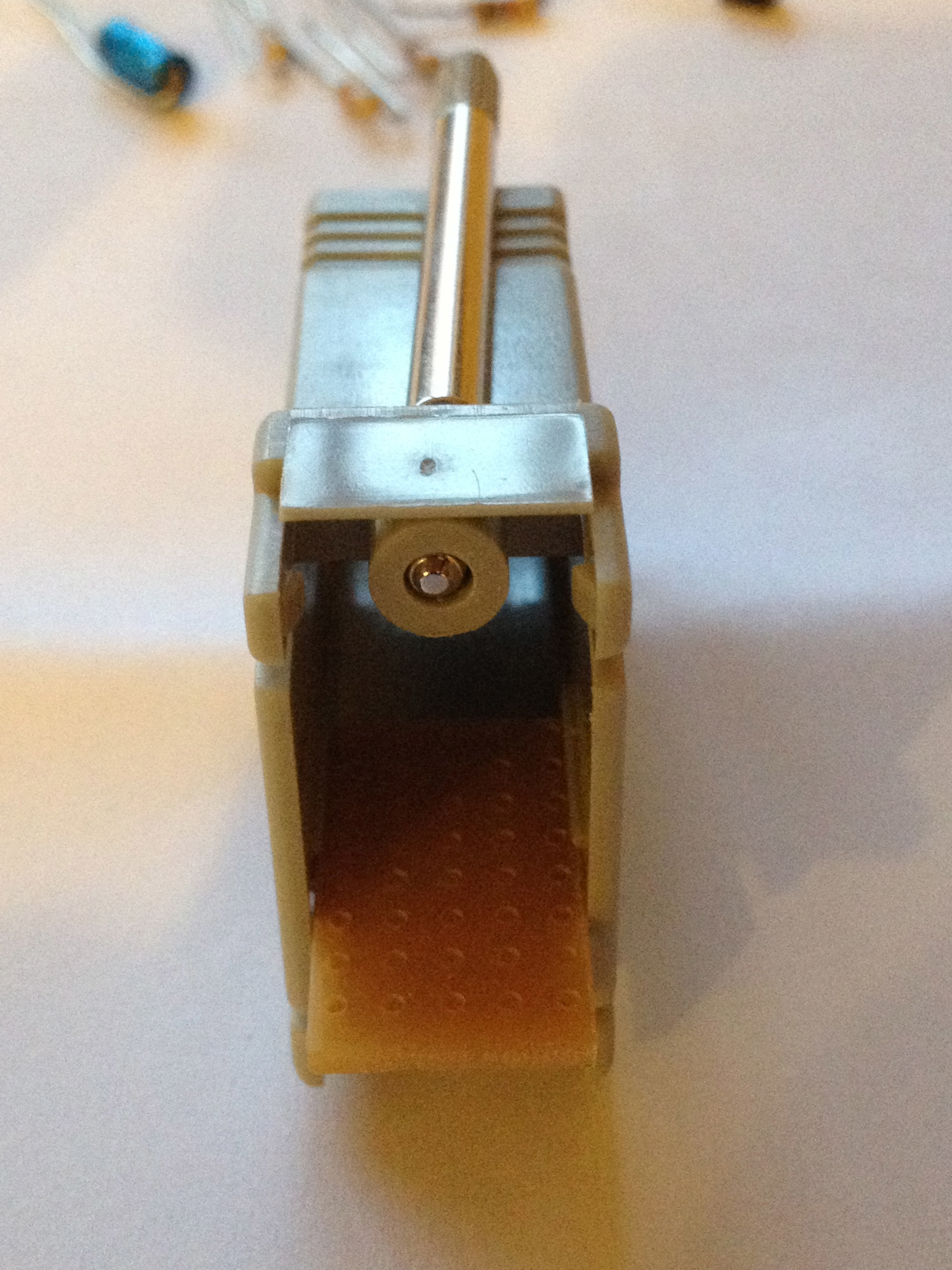

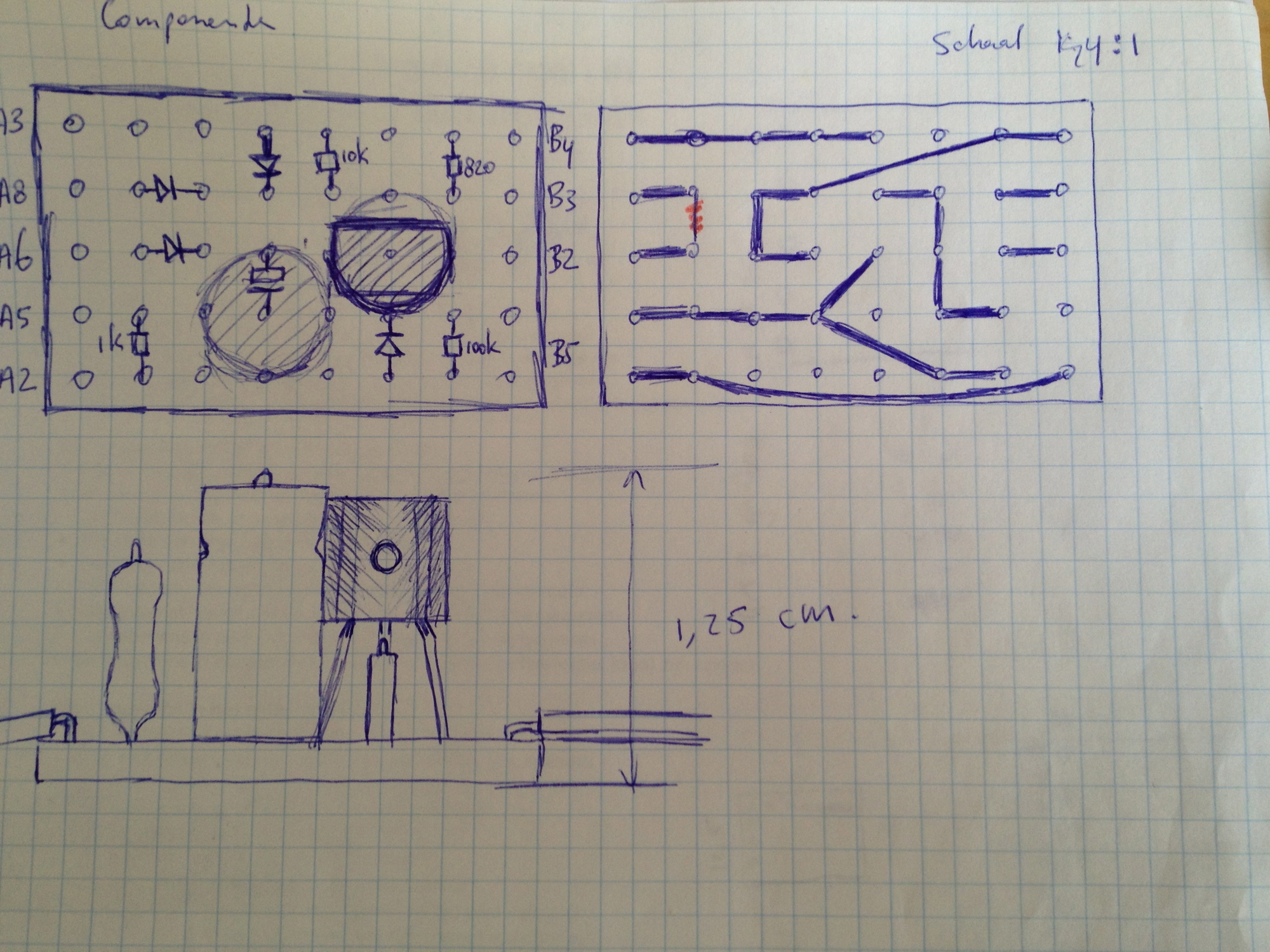

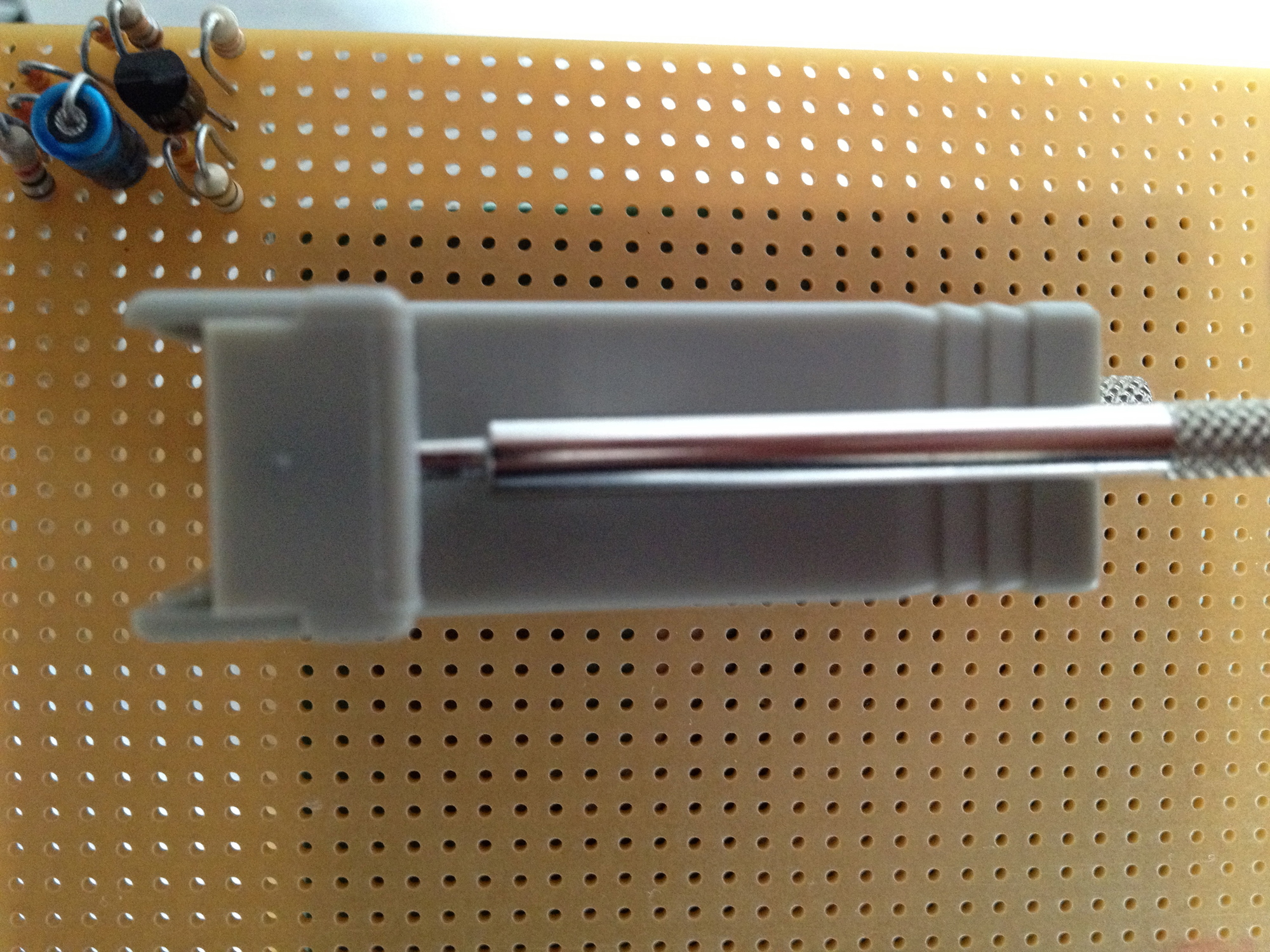

Een aantal voorontwerpen resulteerden in de volgende schets voor het uiteindelijke printje. Het printje is zo groot dat het precies in een railtje van de plug kan worden geschoven, en zo lang dat het er precies in past. de spannende vraag was wel of de condensator niet te groot was, daarom had ik de onderdelen ook maar even uitgetekend. Het bleek op de halve millimeter precies te passen.

Nadat Conrad de print had opgestuurd, kon ik beginnen.

Het resultaat

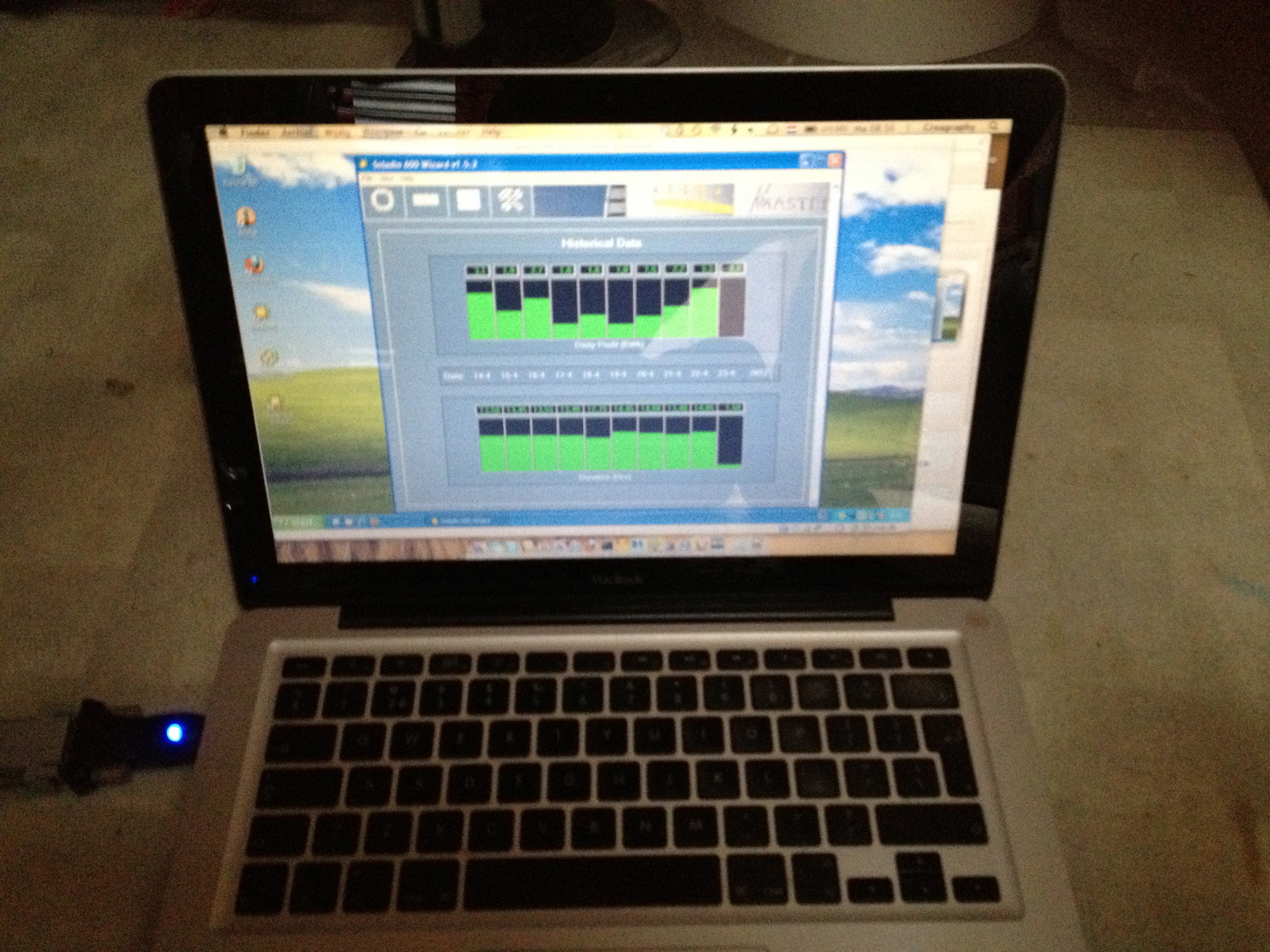

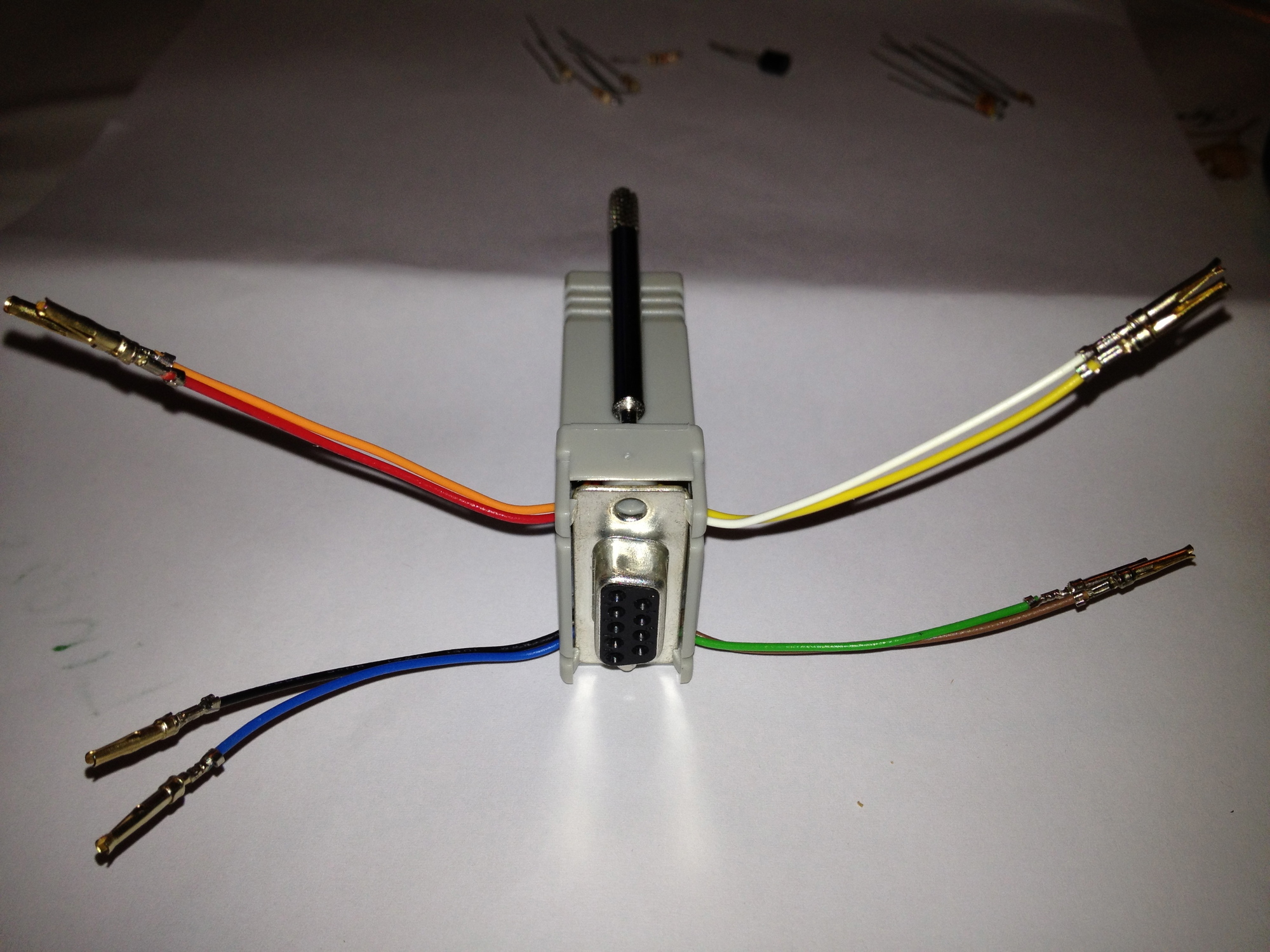

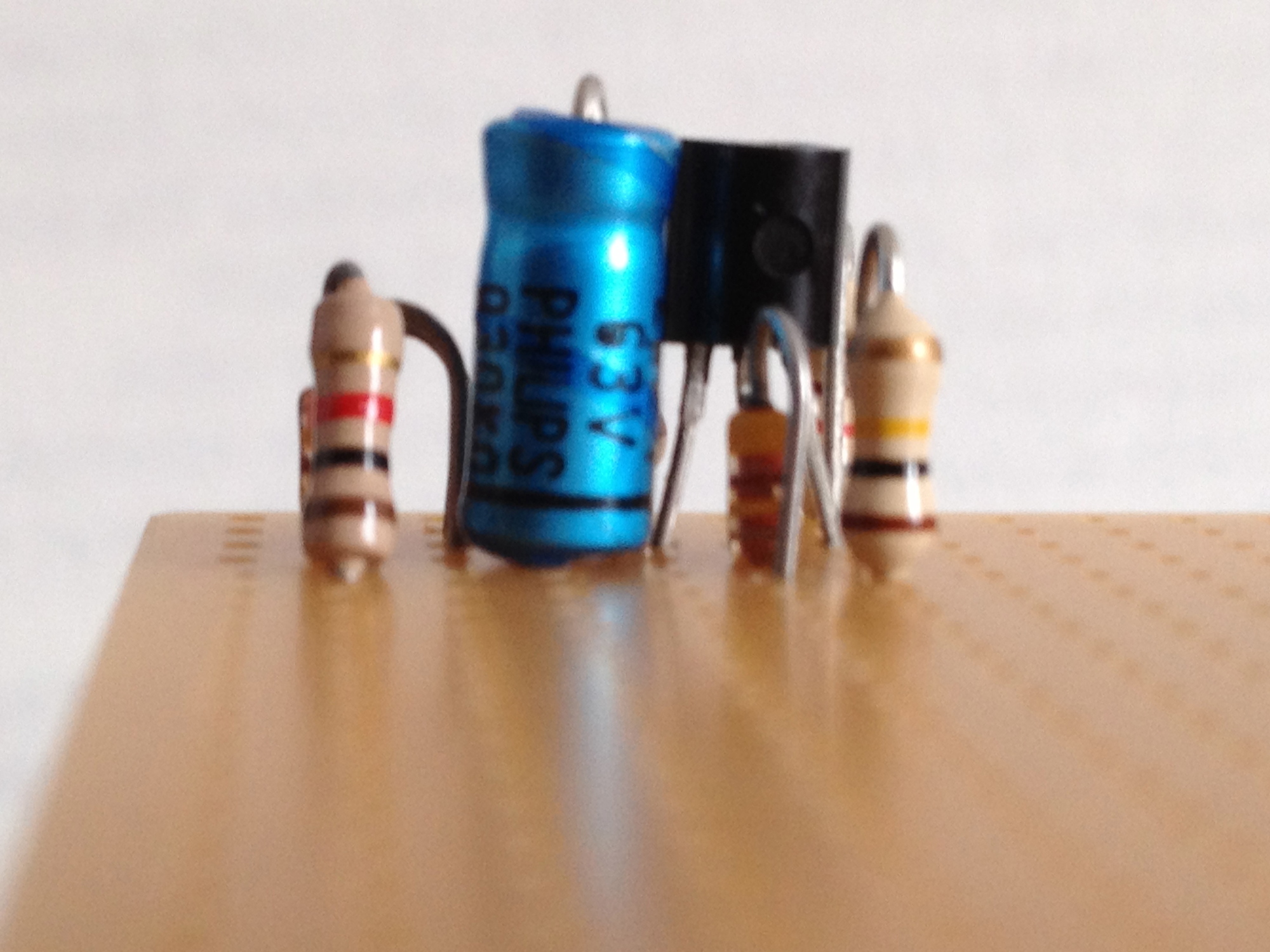

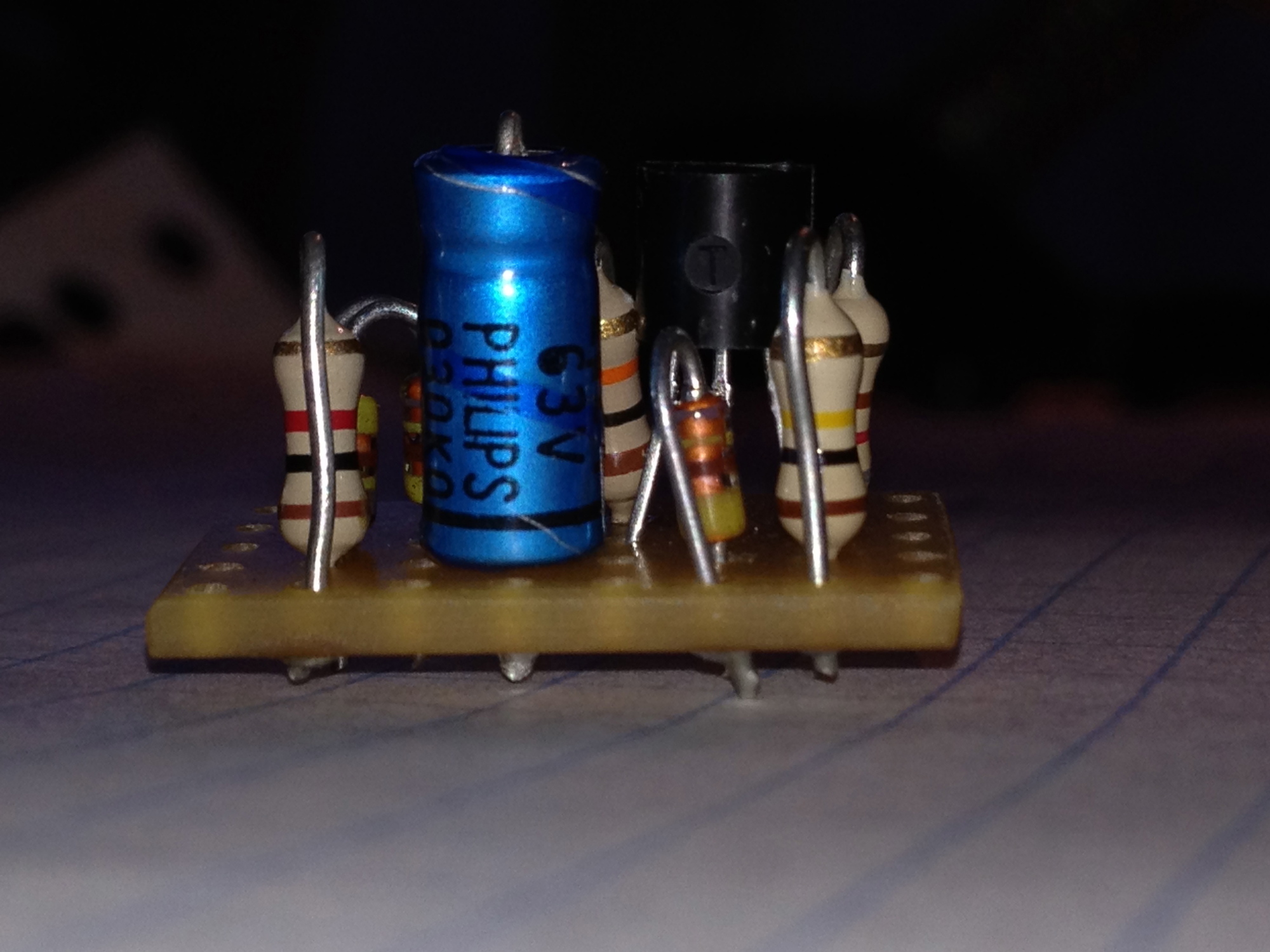

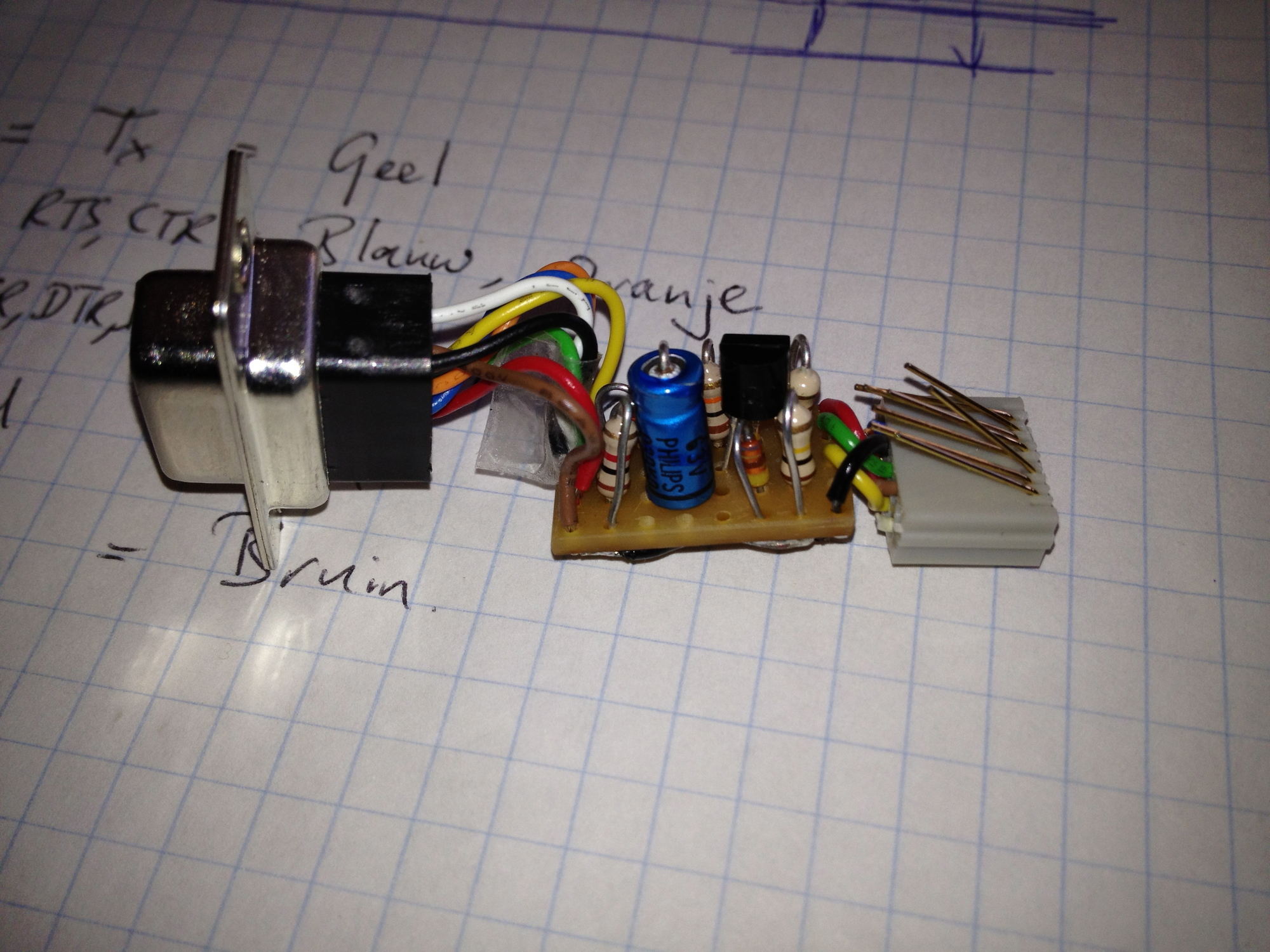

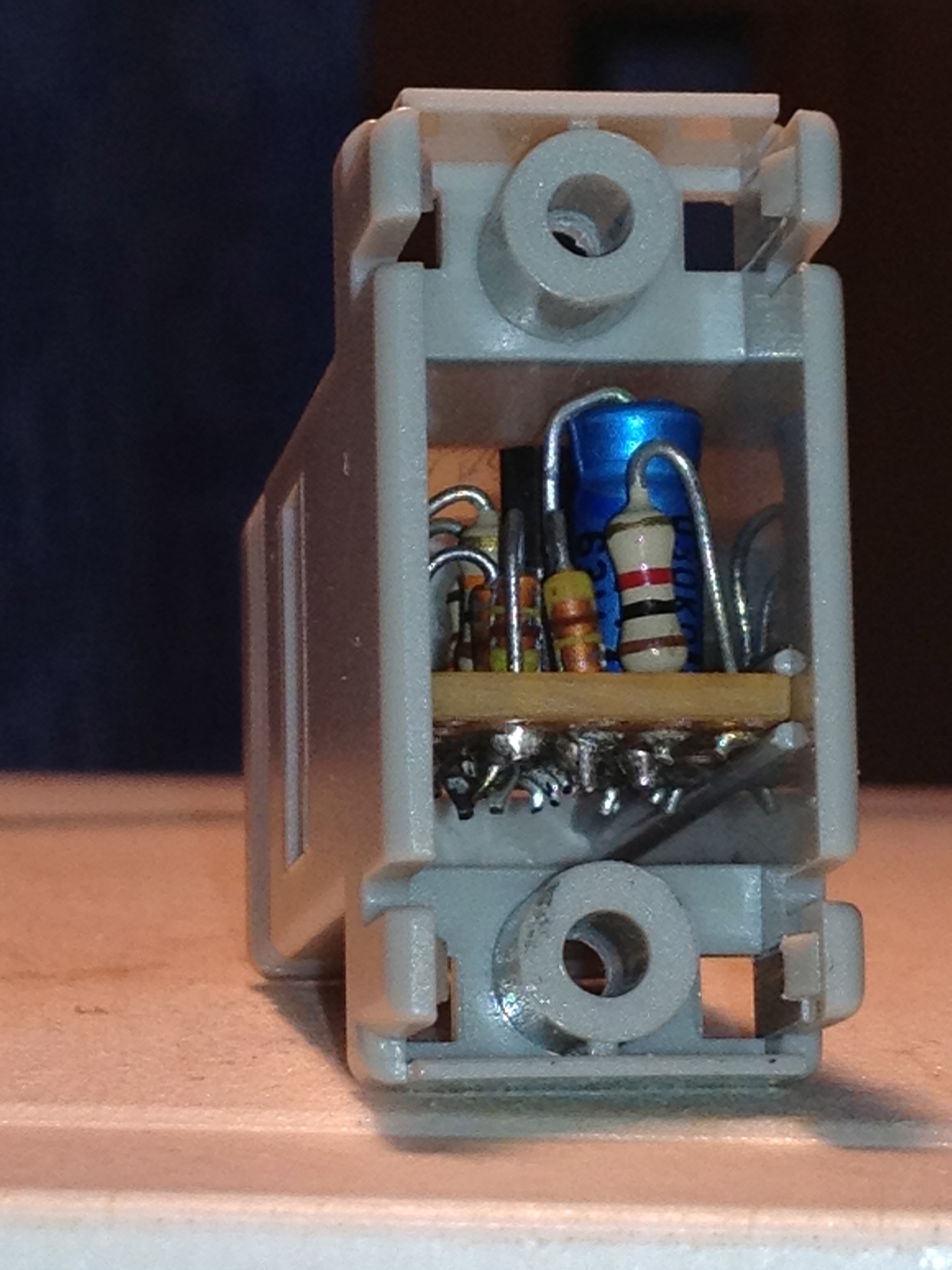

Een paar avondjes werken leverden een werkende kabel op
